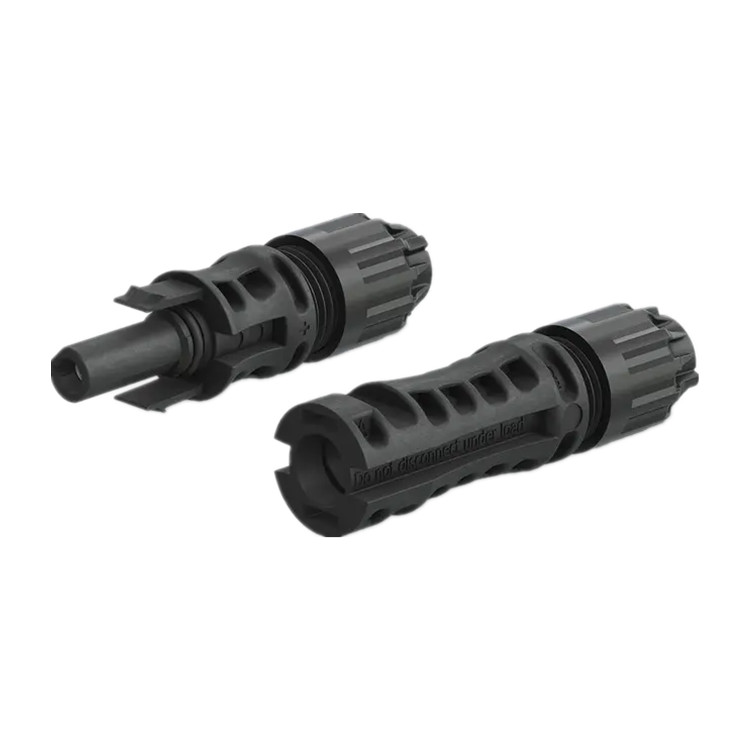

STAUBLI儲能連接器PV-KBT4-EVO ST/2.5I
- 品牌：STAUBLI
- 型號：PV-KBT4-EVO ST/2.5I
- 下載： STAUBLI儲能連接器PV-KBT4-EVO ST2.5I.pdf
- 閱讀次數：25
相關產品
產品介紹
儲能連接器用于將變頻器的 DC 側連接至 BESS。此款連接器配有傾斜 45° 的插合面，可確保與光伏組件串連接器的緊密插合。儲能系統 (BESS) 專用原裝 MC4-Evo stor 電纜耦合器，具備 MC4-Evo 的可靠性能，用于將變頻器的 DC 側連接至 BESS。符合 IEC 62852 及 UL 6703 認證的額定 DC 1500 V。此款連接器的插合面傾斜 45° ，可確保與光伏組件串連接器的緊密插合。
性能特點
MC4-Evo 插頭用于連接混合逆變器與電池儲能系統（BESS）
傾斜的連接面確保 BESS 與光伏串聯系統之間不會出現不匹配
采用經過驗證的 MC4-Evo 2 技術性能
直流 1500 V，通過 TÜV 和 UL 認證

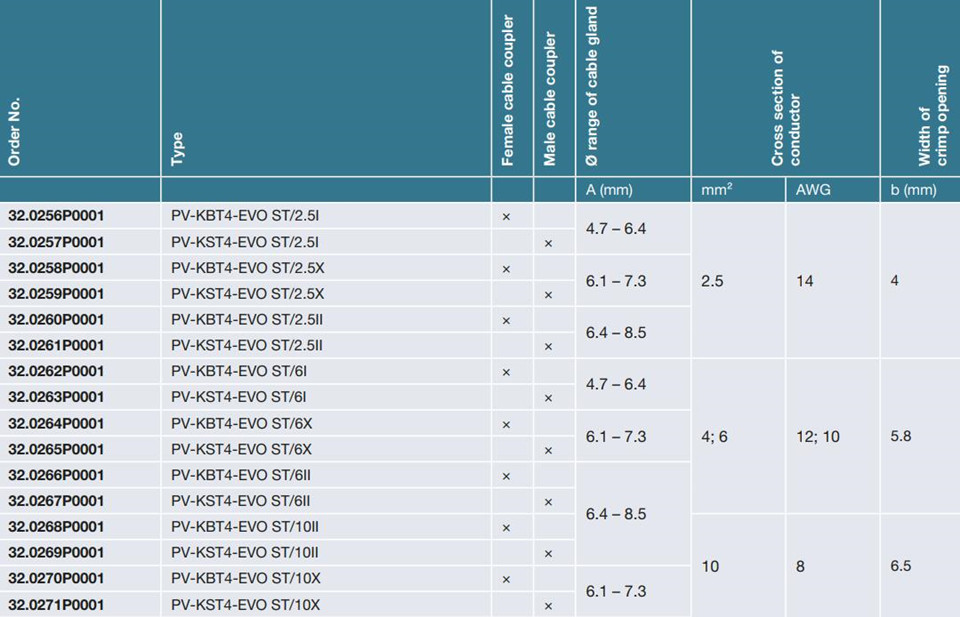

選型指南
技術參數
|
產地 |
瑞士 |
|
訂購號 |
32.0256P0001 |
|
Ø 電纜接頭范圍 |
4.7 至 6.4 mm |
|
導線截面積 |
2.5 mm2；14 AWG |
|
壓接開口寬度 |
4 mm |
|
連接器系統 |
Ø 4 mm |
|
額定電壓 |
直流 1500 V（IEC 62852:2014+Amd.1:2020）；直流 1500 V（UL 6703） |
|
額定電流 IEC |
32 A |
|
額定電流 UL |
30 A |
|
額定沖擊電壓（IEC） |
16 kV（直流 1500 V） |
|
環境溫度范圍 |
-40 至 +85 ℃（IEC/UL） |
|
Max允許溫度 |
115 ℃（IEC） |
|
防護等級（插合/未插合） |
IP 65/IP 68（1 小時，1 米）；IP2X |
|
過電壓類別/污染等級 |
CAT III/3 |
|
插頭連接器的接觸電阻 |
≤ 0.2 mΩ |
|
防護等級 |
II |
|
接觸系統 |
MULTILAM |
|
連接方式 |
壓接 |
|
接觸材料 |
銅，鍍錫 |
|
絕緣材料 |
PA |
|
鎖定系統（UL） |
鎖定式 |
|
阻燃等級 |
UL94-V0 |
|
TÜV萊茵認證編號 UL文件編號（UL6703和CSA C22.2 No. 182.5）（cULus列名和UL認可） |
R 60163331 E343181 |
產品尺寸
產品應用
逆變器與電池儲能系統（BESS）的組合。MC4-Evo儲能面板插座已集成于逆變器和BESS中：逆變器的直流側不會出現接線錯誤。
