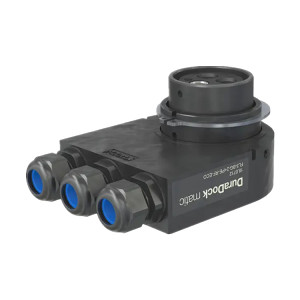

相關產品
產品介紹

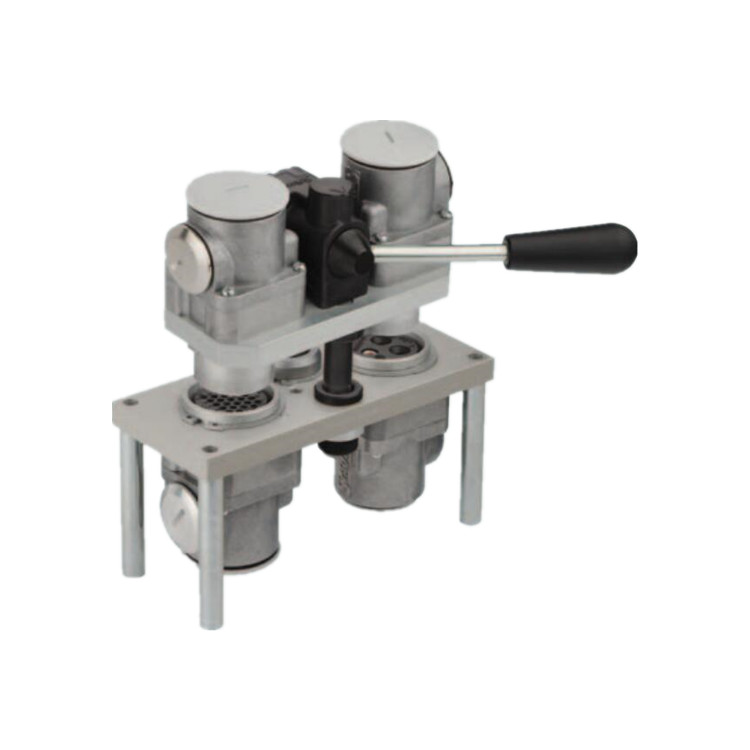

REP連接器為客戶提供一個模塊化的解決方案，在連接器板上預裝了2、3或4個座殼。該連接器的適配設計使得公或母電插件可以安裝在固定板或移動板上。具有三個不同的出口(直出口或90°出口)，該款REP連接器提供快速和無縫安裝。由于它的合理設計防止回路反向，并且它具有一個鎖銷編碼系統，因而去除了連接器板之間的任何錯接的風險。
性能特點
2個電接頭
結構緊湊，占用空間小
一個動作即可完成多達74個電插針的連接
采用Multilam 原創技術，堅固耐用，導電性能好
線纜束出口有直式或90°彎頭式
高耐溫性，壓接插針具良好的抗振性
維護簡單
高導電性、溫升低、節能環保、長久耐用
選型指南
REP 103：2個電接頭，一個動作即可完成多達74個電插針的連接
REP 203：3個電接頭，一個動作即可完成多達111個電插針的連接
REP 203：4個電接頭，一個動作即可完成多達148個電插針的連接
可選功能與配件
可選擇氟碳橡膠材質
電插針可選鍍金材質
電插針可選焊接方式固定
反向控制手柄
接近開關
存放板
防錯標記套件
外殼的防塵保護
提手
技術參數
|
產地 |
瑞士 |
|
連接方式 |
PG, NPT或公制螺紋連接 |
|
每個外殼配有直式或可轉向帶彎角出口 |
90°（根據配置，2或3個位置） |
|
外殼密封材質 |
丁腈橡膠(NBR) |
|
溫度范圍 |
- 10 至 + 100 ℃ |
|
插件 |
黑色丁腈合成橡膠 |
|
溫度范圍 |
- 20 至 + 100 ℃ |
|
Max每個插針的電流 |
110 A |
|
Max電壓 |
550 V |
|
外殼材質 |
鋁制 |
|
插針數量 |
根據型號配有2到36個插針+接地 |
|
電插針 |
鍍銀材質 |
|
電插針 |
壓接式 |
|
電插針 |
1.5 / 2 mm |
|
連接電纜橫截面 |
0.75 / 1 mm2 |

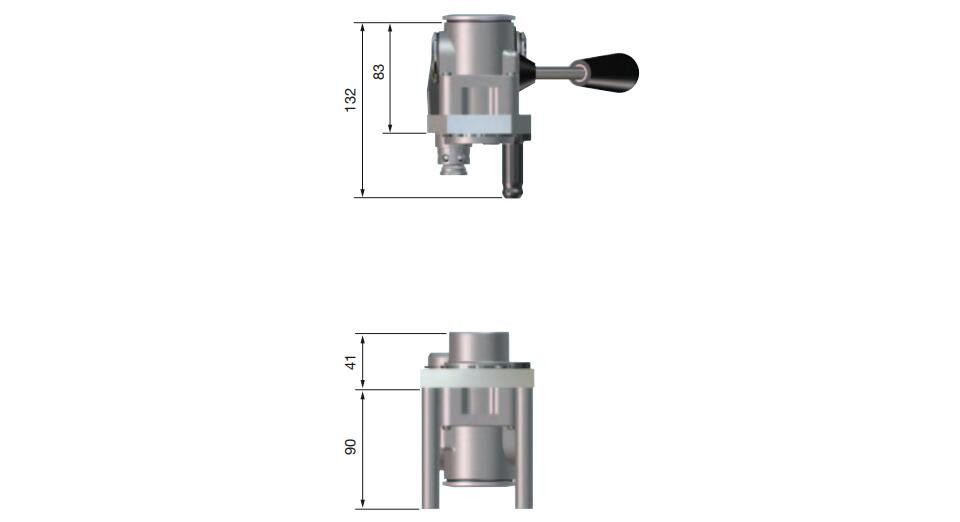

產品尺寸
產品應用
所有電氣的集中連接、塑料行業的控制，電力和熱電偶、各行各業的加工設備和測試臺
