安裝一個儀表系統時，首先第一步是設計規劃配管的配置圖。 一個好的儀表配管工程師須謹慎精確地確認儀表管配置以及接頭閥件的正確應用，這將是往后節省安裝與維護時間，以及降低管道泄漏風險，避免日后重新鋪設管道的可能。

管道的泄漏除了產品本身品質因素影響外，配管不當與安裝不當造成的泄漏也不容忽視，JPE追求產品高品質外，也關注到使用者對于配管與安裝的問題。

因此本文將針對避免『管道應力』造成的泄漏風險，分享常見的配管設計錯誤范例分析，提供改善的具體措施與方法。

常見錯誤1

管道無適當支撐

A . 當當管道因長度過長或介質密度高重量較重而導致管道下垂時，應給予管道適當支撐。

B . 管道上或多或少都會有截止閥、減壓閥、過濾器…等物體的重量，都應該給予適當?shù)闹巍?/p>

以上狀況若不支撐，所有重量造成的管道應力皆會落在卡套接頭上，當負載過大時即造成泄漏風險，應該避免。

常見錯誤2

無適當安裝與維護空間

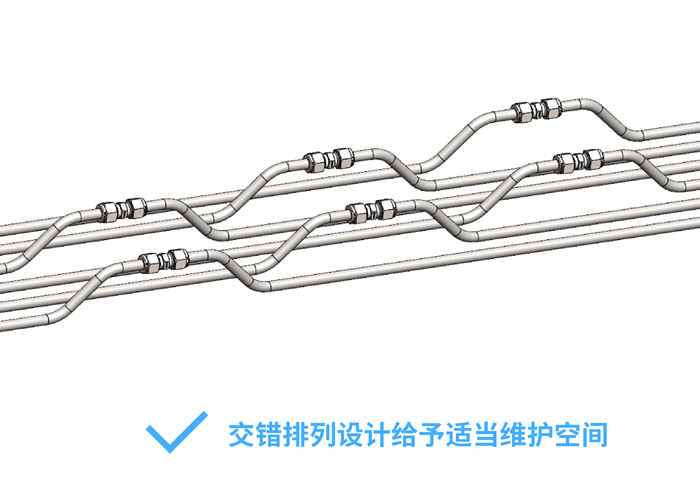

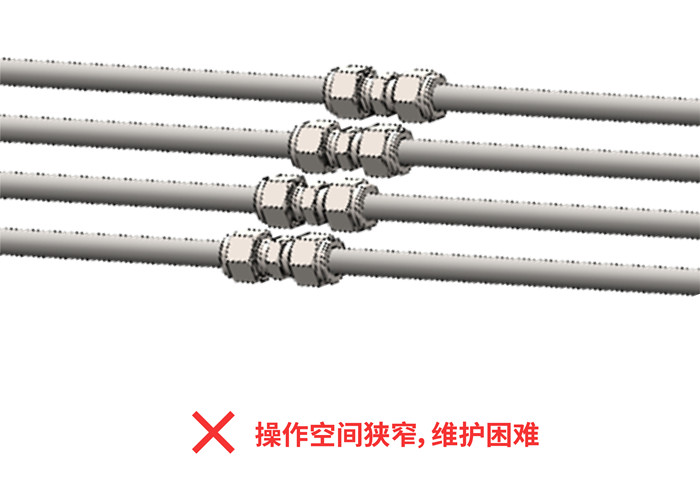

A . 當鋪設多管道線路時，首次安裝配管時，以順序安裝上去，未發生困難，但未來在維護管道時，可能就會因操作空間狹窄困難維修造成維護成本的增加與甚至無法維護的窘境，因此接頭位置應交錯排列并給予適當板手操作空間，以方便安裝節省空間并保留未來可維護的友善設計。

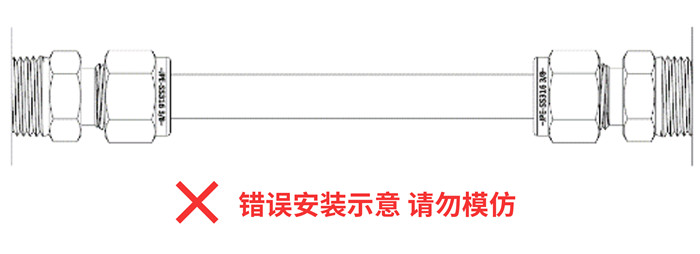

B . 兩個固定接頭之間的直管道，完全沒有維護可能，應完全避免。

常見錯誤3

無設計膨脹回路

兩個固定接頭之間的直管，當同時頂住兩個接頭底部時，即會產生許多矛盾。

A . 卡套接頭于安裝時，將隨著螺母旋轉一定圈數推進的同時，不可避免的將會在直管道的兩端產生巨大的拉應力。

B . 無論環境溫度或介質流動時產生的溫度皆會造成管子的熱膨脹，一旦發生，將無法避免管道上產生的巨大應力。

這兩種因無設計膨脹回路而產生的應力將直接造成管道泄漏，此外，這種安裝方式即便在精密的數控長度切管，也無法完整抵住兩端接頭底部，違反了標準安裝作業程序。

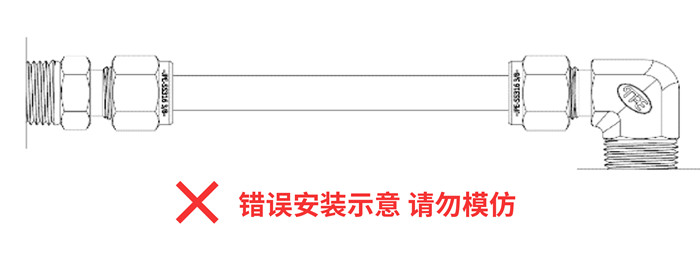

【錯誤安裝】以上兩種安裝產生泄漏是必然的，溫度造成之熱膨脹會使管子移動以及產生巨大應力，管子也無法抵住兩端接頭底部，違反標準安裝作業程序。

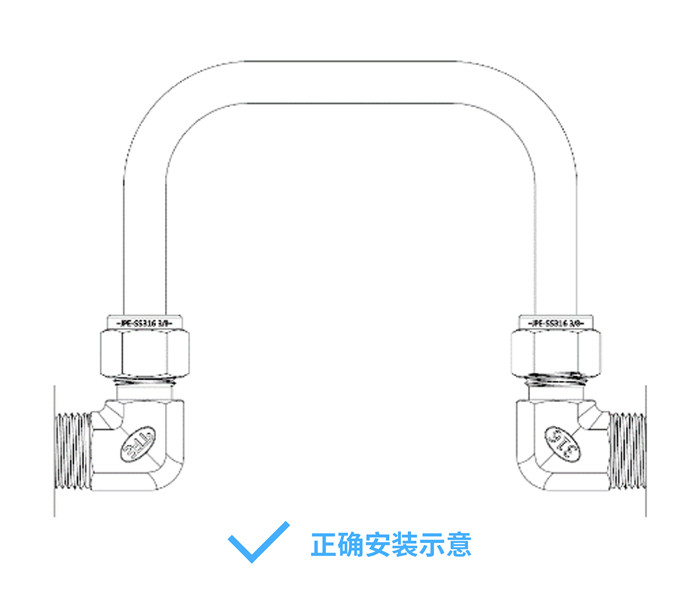

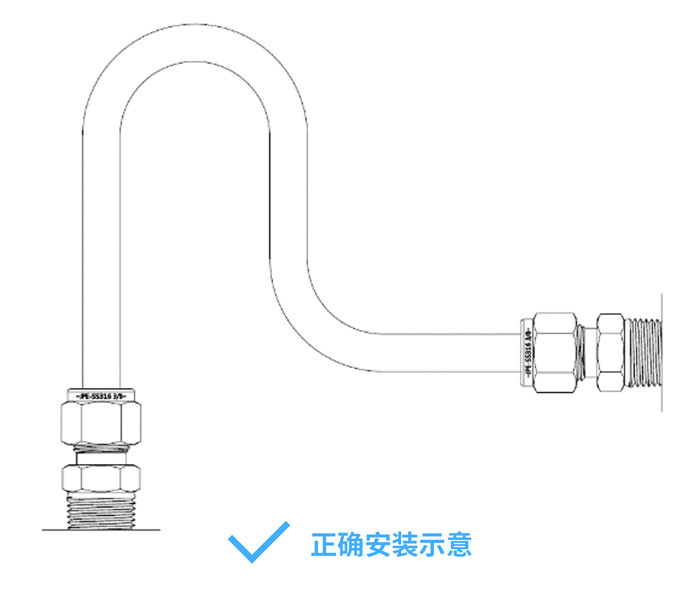

【正確安裝】以上兩種安裝預留了溫度造成之熱膨脹空間，并且安裝拆卸簡便，同時可保證管子能正確插入兩端接頭底部，符合標準安裝作業程序。

常見錯誤4

手工切管，彎折管，準確度不足

手工切管與彎折管其準確度不足在實務上非常常見，但由于現場的時間與環境各種壓力下，經常在無恰當調整精確度下，勉強的擠、塞、拉、推，用蠻力將管置入接頭內，在這樣條件下有兩大問題產生：

A . 儀表管道上帶著巨大的應力，給接頭帶來極大的泄漏風險外也埋藏了應力腐蝕的風險。

B . 這樣安裝可預期的是管子皆無法正確的頂?shù)浇宇^底部，違反標準安裝作業程序。

有鑒于此，經過良好專業訓練的工程師應該將管子的長度與角度經過恰當?shù)脑O(shè)計與量測且彎折管時耐心調整，盡力的將應力消除后方可置入接頭，以避免泄漏風險。
